Тема:
Аксонометрия геометрических объектов

Вопрос:

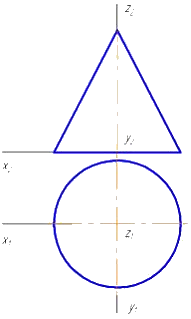

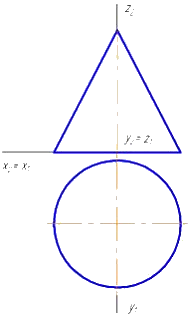

Наиболее рациональный выбор системы координат для вычерчивания аксонометрии прямого кругового конуса показан на рисунке …

Ответы:
+






Решение:
При построении аксонометрии предмета на ортогональном чертеже размечают оси прямоугольной системы координат, к которой относят данный предмет. Оси ориентируют так, чтобы они допускали удобное измерение координат точек предмета. При построении аксонометрии тела вращения одну из координатных осей целесообразно совместить с осью тела. Для прямого кругового конуса рационально плоскость xOy совместить с основанием конуса, а ось Oz – с осью вращения конуса.
