Тема:
Способы преобразования чертежа

Вопрос:

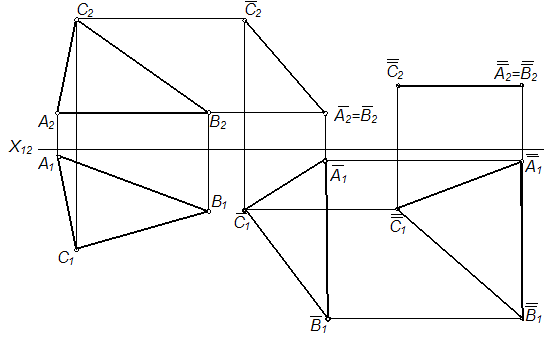

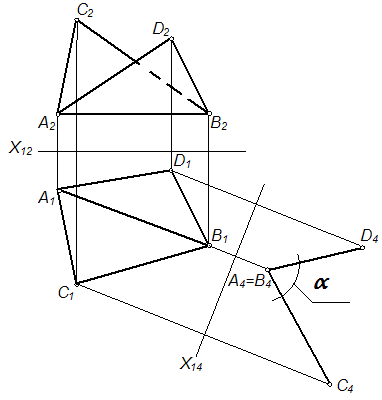

Плоскость общего положения преобразована в плоскость уровня способом замены плоскостей проекций на рисунке …

Ответы:
+






Решение:

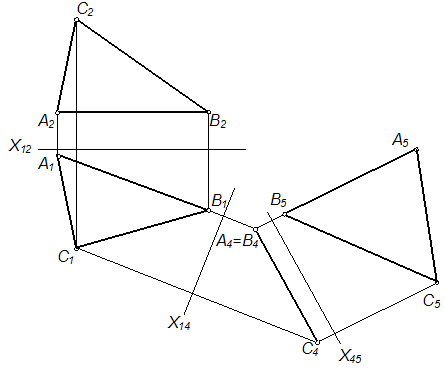

Чтобы преобразовать плоскость общего положения в плоскость уровня способом замены плоскостей проекций, построения выполняют с помощью одной из линий частного положения, например горизонтали АВ, принадлежащей плоскости треугольника. Новая плоскость проекций при первой замене в этом случае выбирается перпендикулярно горизонтали АВ и соответственно перпендикулярно плоскости П2. После первой замены фигура занимает проецирующее положение. Вторую замену выполняют путем введения еще одной новой плоскости проекций – П5, перпендикулярной плоскости П4 и параллельной вырожденной проекции треугольника.
