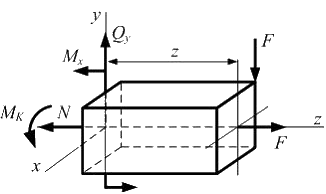

При заданном варианте нагружения внешними силами стержень прямоугольного сечения с размерами b и 2b испытывает …

Ответы:

+ растяжение, кручение, плоский поперечный изгиб

− растяжение, кручение, плоский чистый изгиб

− растяжение, кручение, чистый косой изгиб

− растяжение, плоский поперечный изгиб

Решение:

В поперечном сечении стержня действуют поперечная сила

изгибающий момент

крутящий момент

и продольная сила

Следовательно стержень, испытывает деформации растяжение, кручение и плоский поперечный изгиб.
ответ тест i-exam
