Предмет:
Сопротивление материалов
Тема:
Виды нагружения стержня
Вопрос:

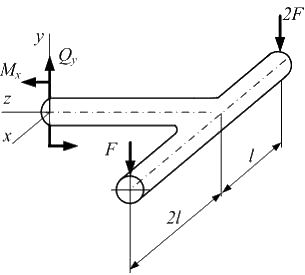

Рама круглого поперечного сечения нагружена силами F и 2F. Участок рамы I испытывает …

Ответы:
+ поперечный изгиб
− изгиб с кручением
− чистый изгиб
− кручение
Решение:

Используем метод сечений. Произвольным поперечным сечением на первом участке делим раму на две части и отбрасываем левую часть. Правая, оставшаяся часть, должна находиться в равновесии под действием внешних сил и внутренних силовых факторов. Из условий равновесия следует, что в поперечном сечении отличны от нуля два внутренних силовых фактора: поперечная сила  и изгибающий момент  Первый участок находится в условиях плоского поперечного изгиба.
ответ тест i-exam
