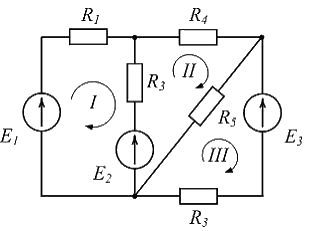

Количество независимых контуров в представленной схеме равно …

Ответы:

+ 3

− 5

− 6

− 2

Решение:

Контуром называют замкнутый путь, проходящий по ветвям и узлам цепи. Независимым является контур, в который входит хотя бы одна новая ветвь. В приведенной схеме три независимых контура: I, II, III.
