Виды нагружения стержня
Вопрос:

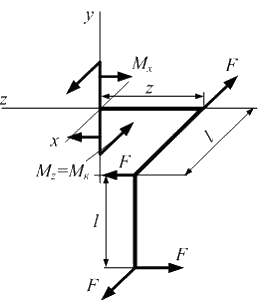

Схема нагружения стержня внешними силами представлена на рисунке. Длины участков одинаковы и равны l. Третий участок стержня испытывает деформации …
Ответы:
+ кручение и чистый изгиб
− растяжение, кручение и чистый изгиб
− кручение и плоский поперечный изгиб
− кручение и растяжение
Решение:
Используя метод сечений, рассекаем третий участок произвольным сечением на две части. Рассмотрим равновесие правой части.
Из условий равновесия правой части следует, что в поперечном сечении отличны от нуля два внутренних силовых фактора:
изгибающий момент и крутящий момент . Следовательно, участок тртий испытывает деформации кручение и чистый изгиб.
ответ тест i-exam
Из условий равновесия правой части следует, что в поперечном сечении отличны от нуля два внутренних силовых фактора:
изгибающий момент и крутящий момент . Следовательно, участок тртий испытывает деформации кручение и чистый изгиб.
