Тема:
Изображение окружности в аксонометрии

Вопрос:

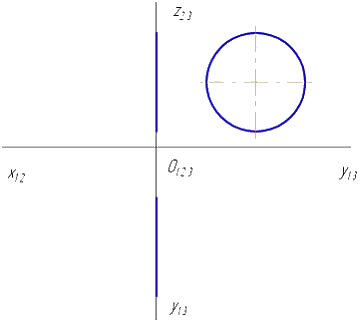

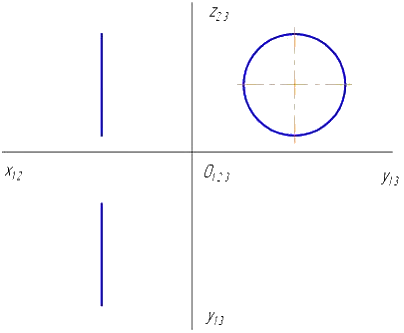

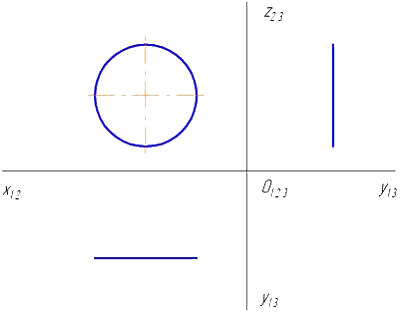

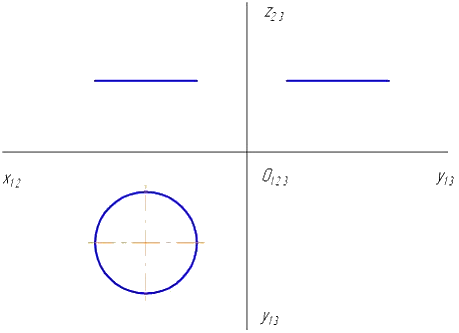

Построена стандартная прямоугольная изометрия окружности. Эпюр Монжа, являющийся установочным чертежом для данного построения, показан на рисунке …

Ответы:
+






Решение:
В прямоугольных изометрических и диметрических проекциях направления больших осей  эллипсов, являющихся аксонометрическими проекциями окружностей, параллельных координатным плоскостям, перпендикулярны той оси, которая в данной плоскости отсутствует. Малые оси эллипсов совпадают по направлению с отсутствующими в данной плоскости аксонометрическими осями. Большая ось эллипса, являющегося проекцией окружности, расположенной в плоскости, параллельной фронтальной плоскости xOz, перпендикулярна оси O’у’, а малая – ей параллельна.
На данном чертеже построена окружность, расположенная параллельно фронтальной плоскости проекций.
