Построена стандартная прямоугольная изометрия окружности. Эпюр Монжа, являющийся установочным чертежом для данного построения, показан на рисунке …

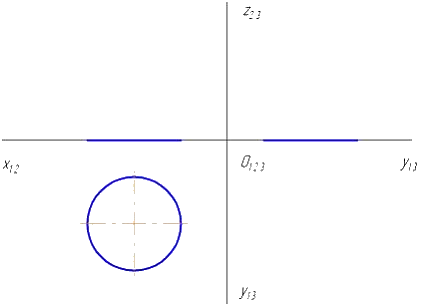

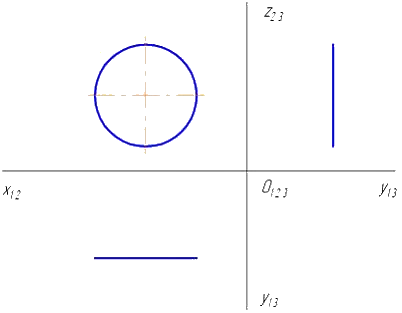

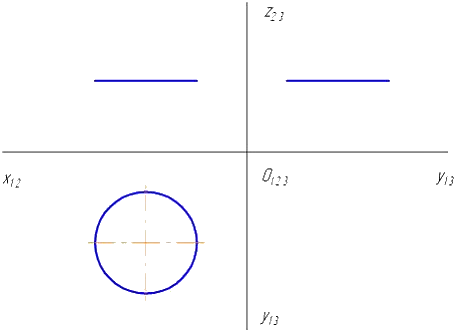

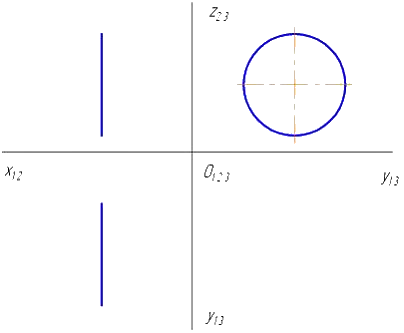

Ответы:

−

Решение:

В прямоугольных изометрических и диметрических проекциях направления больших осей эллипсов, являющихся аксонометрическими проекциями окружностей, параллельных координатным плоскостям, перпендикулярны той оси, которая в данной плоскости отсутствует. Малые оси эллипсов совпадают по направлению с отсутствующими в данной плоскости аксонометрическими осями. Большая ось эллипса, являющегося проекцией окружности, расположенной в плоскости, параллельной горизонтальной плоскости xOy, перпендикулярна оси O’z’, а малая – ей параллельна.
На данном чертеже построена окружность, расположенная параллельно горизонтальной плоскости проекций.
