Тема:
Стандартные аксонометрические проекции

Вопрос:

Аксонометрические оси прямоугольной приведенной диметрии и соответствующие им показатели искажения изображены на рисунке …

Ответы:
+






Решение:

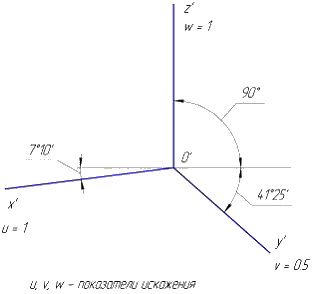

По ГОСТ 2.317-69 «Аксонометрические проекции» аксонометрические оси прямоугольной диметрии расположены следующим образом: ось O’z’ вертикально, угол между положительным направлением O’x’ и левой частью горизонтальной прямой равен 7°10
ответ тест i-exam
