Предмет:
Тема:
Геологоразведочные работы. Геологические карты и разрезы
Вопрос:
Расположите виды работ в последовательности построения геологического разреза по данным разведочных выработок.
Ответы:
+ 2-1-4-3
− 1-3-2-4
− 2-3-1-4
− 1-4-2-3
Решение:

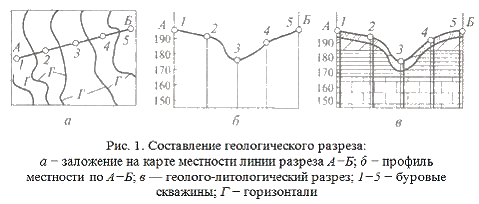

Геологические разрезы (см. рис. 1) строятся по геологической карте или по данным разведочных выработок (шурфов, буровых скважин). Вертикальный масштаб разрезов обычно принимается в 10 и более раз крупнее горизонтального.
В качестве примера покажем порядок построения разреза по разведочным выработкам. Вначале закладывают линию разреза (рис. 1, а). Ее располагают так, чтобы можно было получить наиболее полное представление о геологическом строении территории с учетом размещения будущего сооружения или его отдельных частей, а в городских районах – в зависимости от наличия свободной от застройки площади. Линия разреза может быть прямой и ломаной. По выбранной линии разреза строят топографический профиль поверхности Земли (рис. 1, б). На профиль переносят точки, отражающие места заложения буровых скважин. Дальнейшее построение разреза осуществляют перенесением на профиль всех геологических, гидрогеологических и инженерно-геологических данных (рис. 1, в). Каждый разрез оформляется соответствующим образом – указывается масштаб, наносятся стратиграфические индексы, даются условные обозначения пород, подземных вод, физико-геологических явлений и т.д.
