Предмет:
Инженерная графика и начертательная геометрия
Тема:
Нанесение размеров
Вопрос:

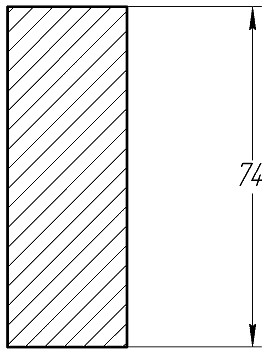

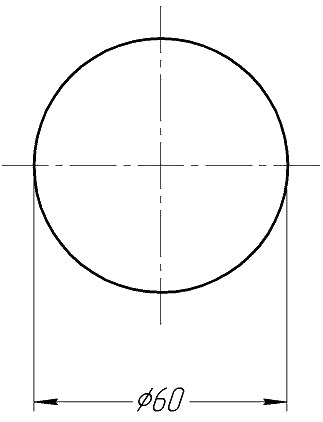

Размерное число правильно нанесено на рисунке …
Ответы:
+
−
−
−
Решение:
Размерные числа наносят над размерной линией возможно ближе к ее середине.
ответ тест i-exam
