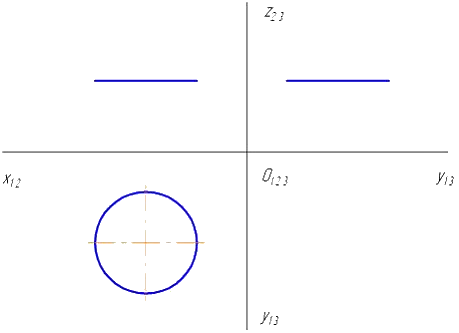

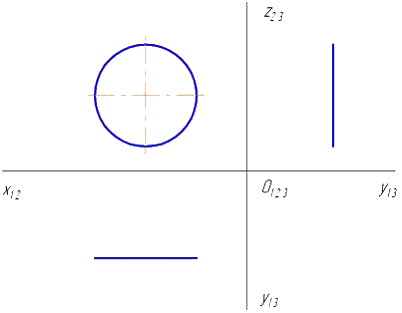

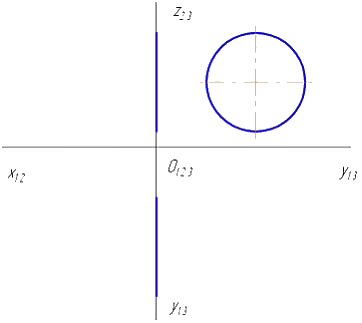

Построена стандартная прямоугольная изометрия окружности. Эпюр Монжа, являющийся установочным чертежом для данного построения, показан на рисунке …

В прямоугольных изометрических и диметрических проекциях направления больших осей  эллипсов, являющихся аксонометрическими проекциями окружностей, параллельных координатным плоскостям, перпендикулярны той оси, которая в данной плоскости отсутствует. Малые оси эллипсов совпадают по направлению с отсутствующими в данной плоскости аксонометрическими осями.

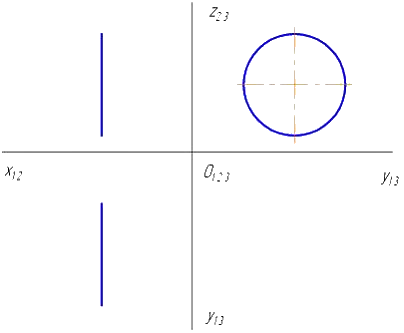

На данном чертеже построена окружность, расположенная параллельно профильной плоскости проекций.
Большая ось эллипса, являющегося проекцией окружности, расположенной в плоскости, параллельной профильной плоскости yOz, перпендикулярна оси O’x’, а малая – ей параллельна.
ответ тест i-exam
