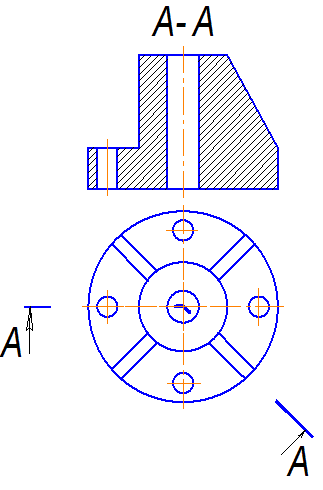

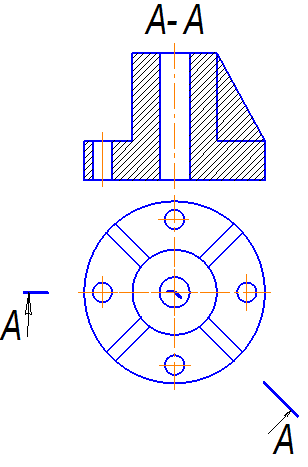

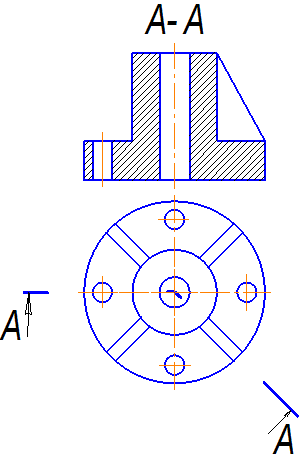

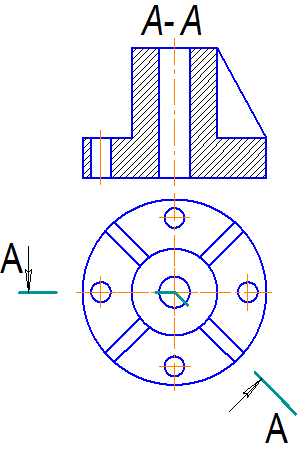

Ломаный разрез правильно выполнен и обозначен ни рисунке …

Ответы:

−

Решение:

Представленный на чертеже сложный ломаный разрез проходит вдоль ребра жесткости («тонкую стенку»); в этом случае ребро жесткости в разрезе показывается незаштрихованным. Положение секущих плоскостей, образующих разрез, показывается с помощью разомкнутой линии, направление взгляда на разрез – стрелками. Сам разрез обозначается заглавными буквами русского алфавита, причем как стрелки, так и буквы располагаются ближе к наружной части разомкнутой линии. Изображение разреза надписывают А-А.
