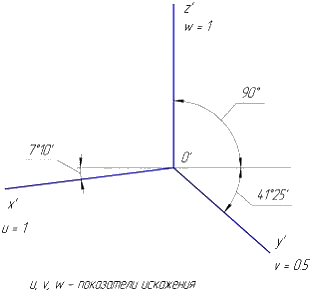

Аксонометрические оси прямоугольной приведенной изометрии и соответствующие им показатели искажения изображены на рисунке …

Ответы:

−

Решение:

Согласно ГОСТ 2.317-69 «Аксонометрические проекции» аксонометрические оси прямоугольной изометрии расположены следующим образом: ось O’z’ вертикально, углы между O’z’ и O’y’, а также O’z’ и O’x’ составляют 120°. Показатели искажения в приведенной прямоугольной изометрии по осям O’x’, O’y’, O’z’ соответственно равны: u = v = w = 1.
